一、产品介绍

产品名称：感应式IC卡控水器

产品型号：sk980

技术规格：

读卡类型：	MIFARE ONE标准卡;	通讯方式：	无线、WiFi；
工作频率：	13.56MHz;	计费精度：	1升/0.001元;
读卡距离：	3-6cm;	功      率：	待机功率1 W，工作功率5W;

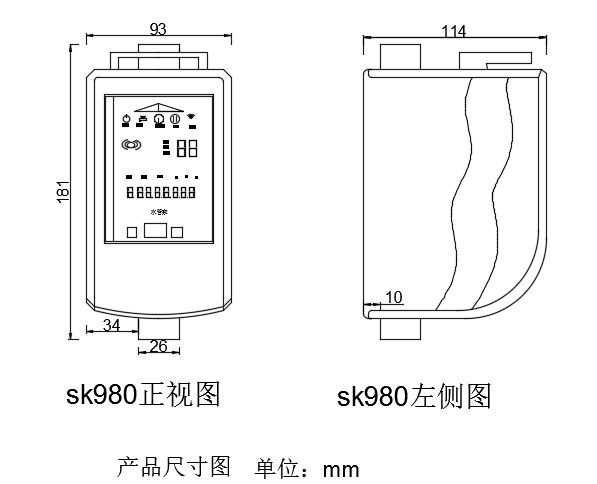

显      示：	LED彩屏显示;	外形尺寸：	181mm*93mm*114mm；
工作电压：	DC15V（有稳压功能）;	重      量：	1500克;
工作温度：	-20~90℃;	工作湿度：	0%~90%;
工作模式：	有卡、无卡;

二、图标介绍

三、使用方法

本产品既可以在没有连接网络的环境下工作，也可以在联网的情况下工作，只是在没有连接网络的情况下不能防止复制卡。下面我们对这两种情况分别进行说明。

1、脱机使用(wifi断开)：

• (1)设置参数卡：用参数卡在发卡机上设置好各项参数比如费率、使用限制等，可根据客户需求进行设置。
• (2)设置控水器：拿设置好的系统参数卡在控水器上刷一遍把设置好的系统参数写入控水器中。
• (3)充值：通过充值机进行人工本地充值。
• (4)使用：将充值过的消费卡插入到控水器上就可以消费。

脱机使用是最简单的，这种情况只能做到刷卡消费，但是数据不能上传。在设置参数卡的时候需要设置“离网的时候直接刷卡消费”。设置好参数卡后在控水器上刷一遍即可。

2、联网使用（wifi连接）：

• (1)设置参数卡：用设置卡在发卡机上设置好各项参数比如费率、使用限制、WIFI密码等，其他的根据客户的具体要求进行设置。
• (2)设置控水器：将设置好的参数卡在控水器上刷一遍把参数写进控水器并使控水器连上wifi最后连致服务器后台（wifi图标常亮）。
• (3)发卡：
  • 1、将已经初始化的卡放到发卡机上；
  • 2、输入用户手机号确认提交；
  • 3、发卡成功，则将卡交给客户;；
• (4)充值：
  • 1、将卡放置在自助充值机上；
  • 2、消费者可以打开充值APP（水易充）搜索当前充值机编号获取状态信息（卡号，余额等）；
  • 3、确认信息，输入充值金额，确认付款（支付方式可选：微信，支付宝）；
  • 4、充值成功；
• (5)消费：
  • 1、将卡放置在消费机上；
  • 2、提交卡信息服务器；
  • 3、分析消费记录、自助充值机记录，本地充值记录等交易记录智能识别；
  • 4、若为非法卡则标记锁卡，并提交非法卡信息至服务器，服务器通知客户处理；
  • 5、若为合法卡则继续交易。

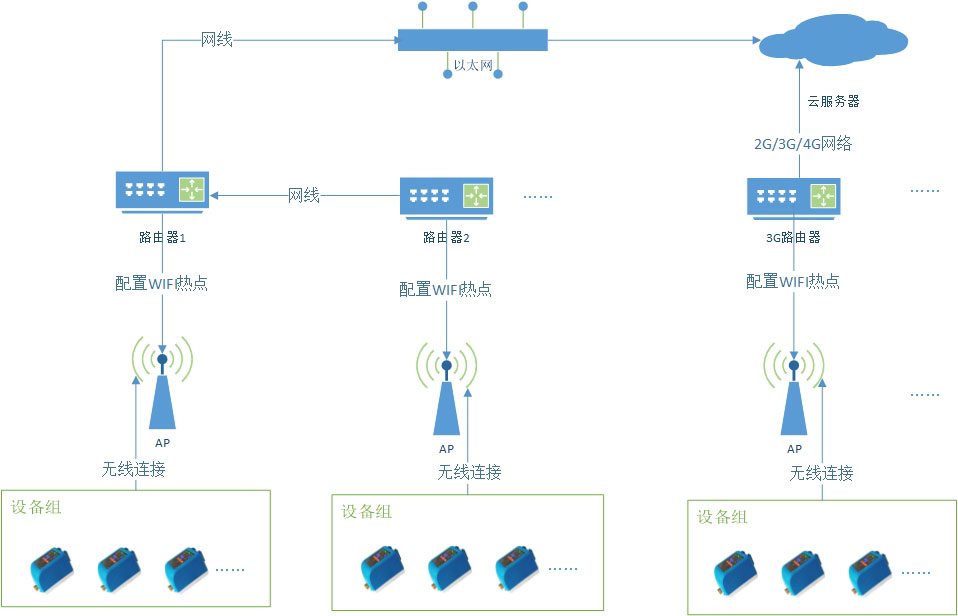

3、设备联网示意图：

四、故障代码说明

六、布线图
