一、产品介绍

充值机

:LFC100

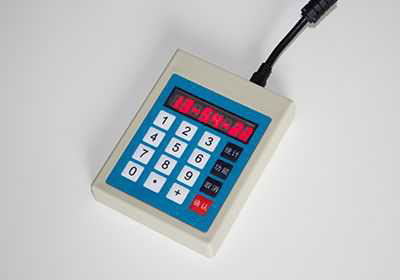

  • cp2-1

    效果图1

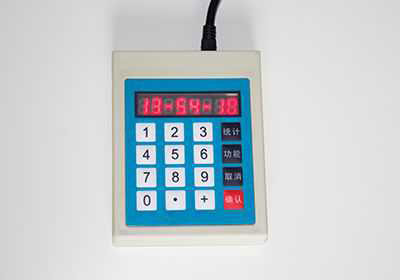

  • cp2-2

    效果图2

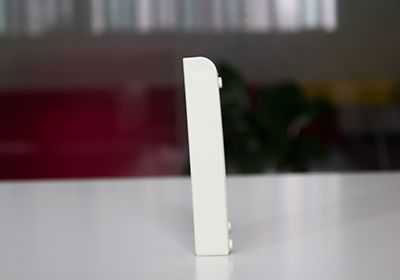

  • cp2-3

    效果图3

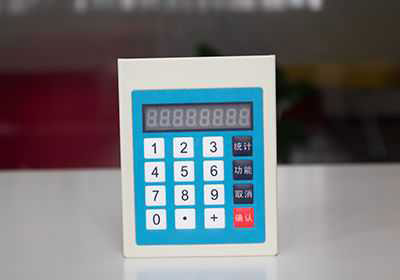

  • cp2-4

    效果图4

  • 直接usb取电;
  • 可以存储4000条充值记录;
  • 采用8位数码管显示;
  • 采用USB通讯;
  • 显示屏和天线可以外接;
  • 感应区在充值机的键盘上面和充值机背面;

二、设计原理


将卡放置在充值机上的感应区,感应芯片将卡信息传递到充值机CPU进行检测,然后将识别到的卡信息传递到显示屏,最后通过键盘进行相关的参数设置

LFC100_01


通过USB取电打开充值机,此时可以充值机显示屏将依次显示序列号,日期,时间,最后显示时间待机模式;此时将同序列号的卡放在充值机感应区上,感应区将把识别到的卡信息传递到充值机内,充值机将识别到的卡信息通过显示屏显示出来,最后通过键盘对卡进行操作。

三、管理卡设置(脱机)

以下提到的“P”就是充值机面板上的‘功能’键。“统计”键是查询在脱机的情况下充值的总金额。输入完每一条指令之后都要按“确认”。



P1XXXYYY,其中XXX表示单位收费时间(秒数)或单位收费流量(升数),YYY表示单位收费金额(分钱),例如P1002001表示设置的费率为每2秒钟扣1分钱(计时型)或每2个计量单位的水扣1分钱(计流量型)。


P50xxxxx,其中xxxxx表示脉冲数,根据水控器的流量计型号而定。


P858为长出水模式,P851为定值出水模式(长出水模式就是把卡放在感应区上一直出水,把卡移开后立即断水;定值出水模式就是刷一下卡流一定量的水,出水期间可以把卡移开)。


“水管家”控水器可根据用户需要自行设置每张水卡每日最大用水限制,系统在工作时自动按顺序检测是否有每日最大刷卡扣费次数、每日最大消费金额(元)、每日最大使用时间(分钟数)或每日最大用水升数限制,此3项限制中若设置的限制数值为0表示此项限制无效,并且此3项限制中只能启用1项限制,例如若想设置每日最大消费金额为3元钱,就要将每日最大刷卡扣费次数和每日最大使用时间都设置为0。P88000,P87000,P84003即可。

P88XXX: 设置每日最大用水时间\水量。(分钟\升)
P87XXX: 设置每日最大刷卡扣费次数(在长出水模式下是指扣费次数,卡一直放在感应区上时可能会算做多次扣费);
P84XXX: 设置每日最大消费金额(元);


P860: 在控制器上刷管理卡时禁止校对时钟
P861: 在控制器上刷管理卡时允许校对时钟
P862: 在控制器上刷管理卡时禁止设置费率
P863: 在控制器上刷管理卡时允许设置费率
P864: 在控制器上刷管理卡时禁止清除控水器内的累计消费总额
P865: 在控制器上刷管理卡时允许清除控水器内的累计消费总额
P866: 在控制器上刷管理卡时禁止回刷功能
P867: 在控制器上刷管理卡时允许回刷功能


  • 传递要挂失卡的卡号,将此卡号写入控水器黑名单,其他人不能再使用此卡了。
  • 找回要挂失的卡的余额。
  • 将要挂失的卡号找出来(卡号是消费卡放在充值机上显示出来的8位数字)
  • 将要挂失的卡号写入挂失卡,一次同时挂失8张卡。
  • 拿写好的挂失卡去刷下面的控水器,每台控水器都要刷一遍,刷的时候会在控水器上显示‘LOST’即可。
  • 刷完一遍回来,把挂失卡放在充值机上按P5999999999,注意看每张卡的余额,会依次显示卡号紧接着是余额。
  • 根据余额重新补张新卡充值相应的金额。

P5999999999:查询挂失卡中登记的挂失卡号及最后一次消费余额,通过充值机将挂失卡号写入挂失卡中后可通过P599999999功能核对一遍是否真正的将挂失卡号写入挂失卡中,核对无误后就可以用挂失卡去刷每一台控水器,此时控水器就会将挂失卡中的挂失卡号写入黑名单,同时将挂失卡号的最近一笔消费记录写回挂失卡中,用挂失卡刷完所有的控水器后在放到充值机的感应区上,执行P599999999功能时系统将显示第1—8张挂失卡号及每1张挂失卡号的余额(显示余额时屏幕闪动两下)。注意:因控水器内只能存储最近的4000条交易记录,如果水卡在最后一次消费后太长时间才进行挂失操作,将有可能找不到最后一次消费时的余额,如果每台控水器的内部时钟相差太大也同样有可能得到错误的卡中余额。

使用水卡的每日最大用水限制功能时必须保证所有控水器的内部时钟是同步的。如果几台控水器的时钟日期不同,会造成一张水卡在某一台控水器上使用时达到每日最大限制后,拿到另一台控水器上刷卡时由于控水器内时钟日期的不同又可以使用了,所以用管理卡进行参数设置如果允许校对时钟时必须一次性将所有控水器都设置一遍,以保证所有控水器的时钟同步。


将水卡放在充值机的感应区上,屏幕会交替显示该卡的卡号和余额,此时通过键盘输入要充值的金额(注意充值金额不能超过199元也不能有小数),按确认键,如果充值成功,充值机将鸣叫一声,屏幕将显示充值后的余额。

P7XXX:首先在充值机上设置需要批量充值的金额(如:P7010表示每次充10块),按确定即可看到屏幕显示“Add-010”进入批量充值模式。然后将消费卡放在感应去上按+号(即按一次充一笔),这时充值机会自动将金额写入消费卡(根据你需要充值的多少按+号)。要取消批量充值模式输入P7000,然后按确认即可。

按P951再确认,要求充值机中的累计充值总额要大于卡中余额时,才能进行退卡操作。充错了之后改正先把卡中余额全部退掉,再充正确的值。

设置费率: P1XXXYYY
设置脉冲数: P50XXXXX(计量)
设置出水模式: P851或P858
每日最大限制: P88XXX,P87XXX,P84XXX.
允许校对时间: P861
允许更改费率: P863
允许清除消费总额: P865
